60KHz 0.5 - 110 % আইএসিএস (0.29 - 64 এমএস / মি) ডিজিটাল পোর্টেবল ইলেকট্রিক এডি বর্তমান টেস্টিং সরঞ্জাম

বৈদ্যুতিক এডি কারেন্ট টেস্টিং সরঞ্জাম ডিজিটাল পোর্টেবল 60KHz

পরিচিতি

এইচইসি-১০২ হ'ল এক ধরণের ঘূর্ণিজাল বৈদ্যুতিক পরিবাহিতা মিটার, যা উপাদান বৈশিষ্ট্যগুলির দ্রুত এবং সুবিধাজনক পরিমাপের জন্য ডিজাইন করা হয়েছে, যেমন উপাদান পৃথককরণ,মান নিয়ন্ত্রণ,উপাদান অবস্থা পরীক্ষা ইত্যাদিএটি বৈদ্যুতিন চৌম্বকীয়তা পরীক্ষার নীতি ব্যবহার করে। পরীক্ষার বস্তুগুলি নন-ফেরোম্যাগনেটিক উপাদানগুলিতে ফোকাস করে।

Ⅰ,নীতি

এডি বর্তমান পরীক্ষা একটি এনডিটি পদ্ধতি যা ইলেক্ট্রোম্যাগনেটিক আনয়ন নীতির ভিত্তিতে প্রতিষ্ঠিত; এটি পরিবাহী উপকরণগুলির জন্য উপযুক্ত।যদি ইন্ডাক্টিভ কারেন্ট থাকেপ্রতিটি কন্ডাক্টরের নিজস্ব কারণগুলির পরিবর্তনের কারণে (উদাহরণস্বরূপঃ পরিবাহিতা, চৌম্বকীয় পরিবাহিতা, আকৃতি, আকার এবং ত্রুটি ইত্যাদি) বর্তমানের পরিবর্তন ঘটবে,তাই আমরা এই ঘটনাটি ব্যবহার করতে পারি কন্ডাক্টরের চরিত্র বা অবস্থা বিচার করতে এবং ত্রুটি বিদ্যমান কিনা.

এডি কারেন্ট টেস্ট হল কন্ডাক্টরকে অল্টারনেটিং কারেন্ট কয়েল এর কাছাকাছি রাখা, কয়েল অল্টারনেটিং ম্যাগনেটিক ফিল্ড স্থাপন করে, এই অল্টারনেটিং ম্যাগনেটিক ফিল্ড কন্ডাক্টরকে অতিক্রম করে,এবং এর সাথে ইলেক্ট্রোম্যাগনেটিক ইন্ডাকশন আছে, কন্ডাক্টর মধ্যে eddy বর্তমান স্থাপন করে। কন্ডাক্টর মধ্যে বর্তমান এছাড়াও তার নিজস্ব চৌম্বকীয় ক্ষেত্র উত্পাদন করতে পারেন এবং শক্তিশালী বা দুর্বল হতে অল্টারনেটিং চৌম্বকীয় ক্ষেত্র পরিবর্তন করতে পারেন,তারপর ভোল্টেজ এবং R প্রতিরোধের পরিবর্তন কারণঅতএব, যদি কন্ডাক্টরের পৃষ্ঠ বা নিকটবর্তী পৃষ্ঠের ত্রুটি থাকে বা ধাতব উপাদান পরিবর্তন হয়, তবে ঘূর্ণিজালের তীব্রতা এবং বন্টনও পরিবর্তিত হবে,তাই ভোল্টেজ এবং R প্রতিরোধের পরিবর্তন হিসাবে, এই পরিবর্তন অনুযায়ী, ঘূর্ণিজল প্রবাহ পরোক্ষভাবে কন্ডাক্টরের ত্রুটি সম্পর্কে জানতে পারে এবং ধাতব উপাদানটির কর্মক্ষমতা পরিবর্তন হয়েছে কিনা।

Ⅱ,বৈশিষ্ট্য

★মিটারটি 60KHz (বিমান শিল্পের মান) ব্যবহার করে এবং পরীক্ষার তথ্য দুটি ধরণের ইউনিটে পড়তে পারেঃ %IACS বা MS/m।

★এর বড় টাইপফেস, ব্যাকলাইট আলোকসজ্জা ডিজাইনগুলি ব্যবহারকারীদের জন্য স্বল্প আলোর অবস্থায়ও পরীক্ষার ডেটা নেওয়ার জন্য সুবিধাজনক।

★দুই ধরনের অপারেটিং ভাষা বিভিন্ন জাতীয় চাহিদা পূরণ করে।

★এটি উচ্চ বৈশিষ্ট্যযুক্ত ব্যাটারি ব্যবহার করে যাতে এটি আরও বেশি সময় ধরে চলতে পারে এবং এর মিনি আকারের কারণে এটি বহন করা এবং ধরে রাখা সহজ।

★মিটারের নকশা আরও সুবিধাজনকঃ ব্যবহারকারী বাইরের জায়গায় জোন্ড প্রতিস্থাপন করতে পারে, মিটারের সাথে মেলে জোন্ডটি সামঞ্জস্য করার জন্য কোম্পানির কাছে ফিরে যাওয়ার দরকার নেই।

★এটি ১০০০টি পরিমাপ তথ্য সংরক্ষণ করতে পারে।

Ⅲ,প্রযুক্তিগত পরামিতি

নোট:পরিবাহিতা পরিমাপের ফলাফল স্বয়ংক্রিয়ভাবে 20° এর জন্য সংশোধন করে

Ⅳ,অ্যাপ্লিকেশন

★ প্রক্রিয়াকরণ শিল্পে অ্যালুমিনিয়াম, তামা এবং অন্যান্য নন-ফেরোস চৌম্বকীয় ধাতুর পরিবাহিতা পরীক্ষা করুন।

★ এয়ারস্পেস এবং অটোমোবাইল শিল্পে,অ্যালুমিনিয়াম খাদের তাপ চিকিত্সা প্রক্রিয়া,শক্তি এবং কঠোরতা পর্যবেক্ষণ করুন।

★ অ্যালুমিনিয়াম অক্সাইড না হলে তার পরিবাহিতা পরীক্ষা করুন।

★ উপাদানগুলির বিশুদ্ধতা পরীক্ষা করুন।

★ পরীক্ষার উপাদানগুলির প্রতিরোধ ক্ষমতা।

★ উপাদান তাপীয় পারফরম্যান্স বিশ্লেষণ।

NF-ধাতুগুলির জন্য হ্যান্ডহেল্ড ঘূর্ণিজল পরিবাহিতা পরীক্ষক তাপমাত্রা সেন্সরের মাধ্যমে 20 °C পর্যন্ত পরিবাহিতা মানগুলির স্বয়ংক্রিয় স্বাভাবিককরণ সহ।

v.পণ্য ব্যবহার এবং বজায় রাখা

1.বৈদ্যুতিক শক বা আগুন প্রতিরোধ করার জন্য, উপযুক্ত পাওয়ার অ্যাডাপ্টার ব্যবহার করুন

2. ড্রপ এবং যন্ত্র আঘাত এড়াতে.

3. দয়া করে সরঞ্জামটি পরিষ্কার এবং শুকনো রাখুন, দয়া করে ব্যবহারের আগে প্রোব এবং স্ট্যান্ডার্ড ব্লক আবহাওয়া ক্ষতিগ্রস্ত বা দূষিত কিনা তা পরীক্ষা করুন।

4অনুগ্রহ করে ভিজা, বিস্ফোরক, রাসায়নিক বা উচ্চ তাপমাত্রার পরিবেশে কাজ করবেন না।

5. স্বেচ্ছায় খুচরা যন্ত্রাংশ প্রতিস্থাপন করবেন না, যদি পণ্যটি অস্বাভাবিক হয় বা সন্দেহজনক ভাঙ্গন হয়, দয়া করে সাহায্যের জন্য আমাদের কোম্পানির প্রযুক্তি বিভাগ বা সার্ভিসিং কর্মকর্তার সাথে যোগাযোগ করুন।

VI. স্ট্যান্ডার্ড আনুষাঙ্গিক

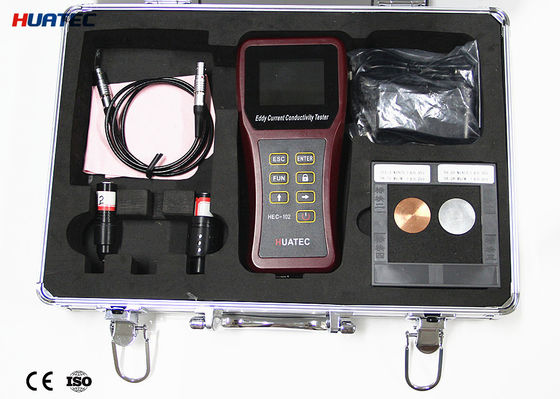

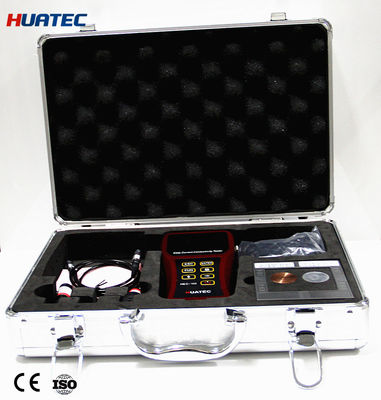

ইনস্ট্রুমেন্ট হোস্ট HEC-102, স্ট্যান্ডার্ড প্রোব 12mm 60KHz, প্রোব ক্যাবল, পরিবাহিতা স্ট্যান্ডার্ড ব্লক অ্যালুমিনিয়াম এবং তামা প্রতিটি, পাওয়ার অ্যাডাপ্টার, নিরোধক হাতা, স্যুটকেস, যন্ত্র ম্যানুয়াল,ক্যালিব্রেশন সার্টিফিকেট

ঐচ্ছিক আনুষাঙ্গিক

12 মিমি 60KHz বা 120KHz প্রোব

৮ মিমি ১২০ কেএইচজেড বা ২৪০ কেএইচজেড প্রোব

অন্যান্য ক্যালিব্রেশন ব্লক

পাইপ পরীক্ষার জন্য বাঁক জোন সমর্থন
